技术资料

游隙尺寸表

发布时间:2021-01-28 浏览:355次返回列表

游隙尺寸表Clearance

滚动轴承运转中的内膜游隙(也称做游隙)的大小,对疲劳寿命、振动、噪声、温升、等轴承性能影响很大。因此,选择轴承内部游隙,对于决定了结构尺寸的轴承,是一项重要研究项目。所谓游隙,是轴承内圈、外圈、滚动体之间的间隙量。即,将内圈或外圈一方固定,将另一方的套圈上下或左右方向移动后的移动量。将径向方向及轴向方向的移动量,分别称做径向游隙、轴向游隙。在相应的国际及诡计标准中均有所规定。

本公司生产的陶瓷轴承和不锈钢轴承(塑料轴承另做要求)按以下系列径向游隙标准(等同国际及国际标准)生产。O组为基本组(又称标准游隙),在不做特殊说明时按此系列供货。塑料轴承按表3轴向游隙标准生产,本公司生产的塑料轴承因塑料轴承尺寸稳定行受本身精度限 制,加工安装时受轴及外壳挤压容易变形,引起工作游隙减小,故在制造时必须配装相对更大的游隙才能保证轴承的正常使用。

⒈陶瓷轴承和不锈钢轴承的径向游隙

⒈Radial clearance of ceramic and stainless bearings

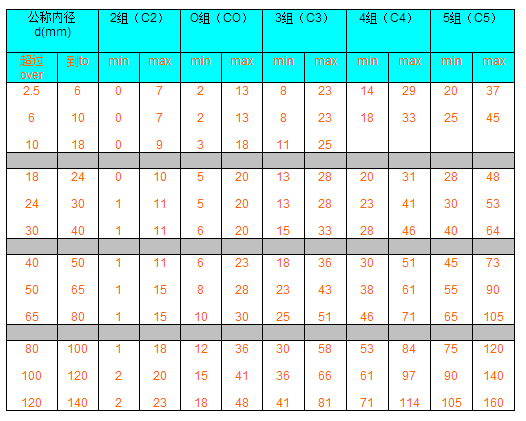

表1深沟球轴承(适应陶瓷轴承和不锈钢轴承)(um)

Table1. Deep grove ball bearings(For ceramic and stainless bearings)

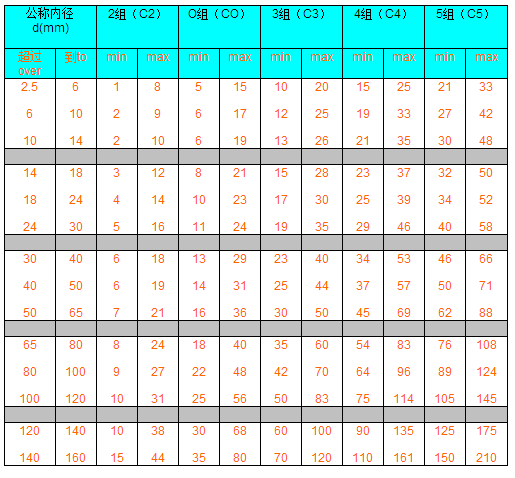

表2调心球轴承(适用陶瓷轴承和不锈钢轴承)(um)

Table2. Self-Aliging ball bearings(For ceramic and stainless bearings)


塑料轴承轴向游隙

2.Axial clearance of plastie bearings

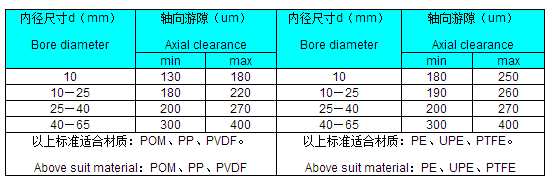

表3深沟球轴承(适用塑料轴承)

Table1. Deep grove bearings(For plastie bearings)
